亚洲欧美一区二区三区中文字幕,欧美精品精品一区在线观看,亚洲麻豆福利在线观看,熟女视频一区二区免费

首頁 > 鋼鐵知識 > 拉伸模產(chǎn)品直璧開裂，怎么辦？怎么處理？

拉伸模產(chǎn)品直璧開裂，怎么辦？怎么處理？

拉伸模產(chǎn)品直璧開裂怎么辦？

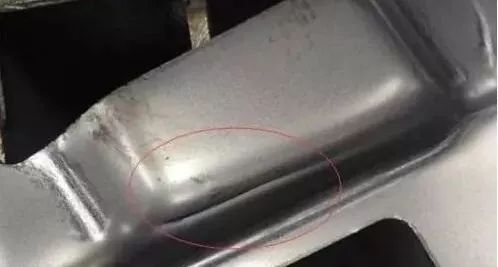

對于一般拉深形狀為方筒時，在直邊壁中央附近，可能會出現(xiàn)大范圍產(chǎn)生拉深破裂現(xiàn)象。

原因：

1:形狀

①、拉深高度太大:

對于使用降低拉深深度來防止破裂，必須先檢查其他方面原因。所有情況檢查無問題后，問題依然出現(xiàn)，才能使用降低拉伸高度的方法，并增加一套拉伸整形工序。

②、凹模圓角半徑過小:

方筒拉深時，防止直邊部側(cè)壁發(fā)生回彈凹陷的措施，一般用拉深筋拉伸的方法，但該方法有發(fā)生拉深筋傷痕的缺陷。

因此，當不使用拉深筋拉深時，作為拉伸成形的措施是讓間隙比板厚稍小一點，同時，在角過小的狀態(tài)下選擇拉深方法。如果超過拉伸極限發(fā)生裂紋，可將角稍微加大后進行試拉深。

2:沖壓條件

①、壓邊力過大:

凸緣面全部發(fā)亮，說明壓邊力太大，可將壓邊力減少到既允許材料流入而又不起皺的程度。

②、凹模面潤滑不良:

要使材料容易流入，就要檢查潤滑油的種類及用量。

3:模具問題

①、凹模面加工與配合不好:

在制品產(chǎn)生破裂的同時，凸緣面上又有擦傷，就要用砂輪很好地磨光，達到材料流入容易的條件。

②、間隙太小:

制品的側(cè)壁發(fā)亮而破裂時，是由于側(cè)壁減薄量太大，因此需調(diào)整間隙。

③、拉深筋的位置和形狀不良:

由于拉深筋力量過大而產(chǎn)生破裂的情況很多，所以要降低拉深筋的力量。

④、模具精度不良:

模具精度不良，有模芯偏移；凸模和凹模的平行度、垂直度不好等原因。如果對模具事先檢查，在試拉深時就不會發(fā)生問題

⑤、壓邊圈剛性不足:

壓邊圈剛性不足時，會只在幾個緩沖銷部位受到劇烈拉伸而產(chǎn)生破裂。

⑥、壓力機精度不良:

當壓力機的精度不好時，就會產(chǎn)生與模具精度不好一樣的缺陷，在試拉深前，要使機床保持在高精度狀態(tài)下，并且必須進行試拉深。

4:材料

①、當缺陷是由于材料拉伸強度不夠及晶粒過大而產(chǎn)生時，就需要改變材料

②、當由于板材厚度不夠而產(chǎn)生缺陷時，需要增加板材厚度。

拉伸中出現(xiàn)破裂為常見技術問題，比如薄壁破裂、拐角破裂、產(chǎn)品起皺等。


	? 請關注微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.jwjbj.com/Steel-Knowledge/LaShengMu.html

(本平臺"常州精密鋼管博客網(wǎng)"的部分圖文來自網(wǎng)絡轉(zhuǎn)載，轉(zhuǎn)載目的在于傳遞更多技術信息。我們尊重原創(chuàng)，版權(quán)歸原作者所有，若未能找到作者和出處望請諒解，敬請聯(lián)系主編微信號：steel_tube，進行刪除或付稿費，多謝!)
